Bilanciamento dei carichi trifase negli impianti industriali: perché è importante
Il bilanciamento dei carichi trifase è un aspetto importante nella gestione degli impianti elettrici industriali. Quando i carichi non sono distribuiti in modo sufficientemente uniforme sulle tre fasi, possono verificarsi squilibri di corrente e tensione che, a seconda dell’entità e delle caratteristiche dell’impianto, possono influire su efficienza, affidabilità e corretto funzionamento delle apparecchiature. Individuare le cause dello sbilanciamento e valutarne gli effetti attraverso misure appropriate consente di intervenire in modo mirato e di mantenere l’impianto nelle condizioni di esercizio previste.
Che cosa significa bilanciare i carichi in un sistema trifase?
In un sistema trifase ideale, i carichi sono distribuiti in modo uniforme sulle tre fasi. Questo significa che ciascuna fase contribuisce in maniera simile all’alimentazione delle apparecchiature collegate.
Negli impianti industriali reali, tuttavia, raggiungere un equilibrio perfetto non è sempre possibile. Nel tempo possono essere aggiunti nuovi macchinari, linee produttive, prese, sistemi di illuminazione o altri utilizzatori monofase senza una verifica complessiva della distribuzione dei carichi.
Una fase può quindi trovarsi a sostenere una corrente maggiore rispetto alle altre. È in queste situazioni che il bilanciamento carichi trifase diventa un aspetto importante da verificare.
Lo squilibrio, inoltre, non riguarda soltanto le correnti: differenze tra le tensioni delle tre fasi possono avere conseguenze particolarmente rilevanti sui motori trifase.
Perché i carichi possono diventare sbilanciati?
Uno sbilanciamento può avere diverse origini e non indica necessariamente la presenza di un guasto.
Una situazione frequente è la distribuzione non uniforme dei carichi monofase. Se nel tempo vengono aggiunte nuove utenze prevalentemente sulla stessa fase, la configurazione originariamente equilibrata può progressivamente modificarsi.
Possono contribuire anche ampliamenti dell’impianto, modifiche alle linee produttive, variazioni nelle modalità di utilizzo dei macchinari oppure problemi di manutenzione, come connessioni non ottimali o contatti deteriorati. Gli squilibri possono infatti presentarsi in diversi punti del sistema di distribuzione.
Per questo motivo un impianto correttamente dimensionato al momento della realizzazione non è necessariamente destinato a mantenere le stesse condizioni di equilibrio per tutta la propria vita operativa.
Un impianto può funzionare anche se i carichi sono sbilanciati?
Sì. Ed è proprio questo uno degli aspetti che può rendere il fenomeno poco evidente.
Uno sbilanciamento non determina necessariamente un arresto immediato dell’impianto. Le apparecchiature possono continuare a funzionare mentre alcune parti della distribuzione elettrica operano in condizioni meno favorevoli.
In presenza di squilibri significativi possono verificarsi maggiori correnti su alcune fasi, incremento delle perdite e riscaldamento. Nel caso dei motori trifase, uno squilibrio di tensione può determinare uno squilibrio di corrente molto più marcato, con aumento delle sollecitazioni e della temperatura di esercizio.
Situazioni di questo tipo rientrano nel più ampio tema della power quality in azienda: la qualità dell’alimentazione elettrica può infatti influenzare efficienza, affidabilità e continuità di funzionamento delle apparecchiature.
Il fatto che “tutto funzioni” non significa quindi necessariamente che tutto stia funzionando nelle condizioni migliori.
Quali conseguenze può avere uno sbilanciamento?
Gli effetti dipendono dall’entità del fenomeno, dalla configurazione dell’impianto e dalle apparecchiature coinvolte.
Tra le possibili conseguenze troviamo un utilizzo non uniforme della capacità disponibile sulle tre fasi, aumento delle perdite, surriscaldamenti e condizioni di funzionamento meno favorevoli per alcune apparecchiature.
Particolare attenzione meritano i motori trifase. Uno squilibrio delle tensioni di alimentazione può produrre correnti fortemente sbilanciate negli avvolgimenti e contribuire a surriscaldamento, vibrazioni, riduzione della coppia e, nel tempo, riduzione della vita utile del motore.
Anche le condizioni della tensione devono essere considerate nel loro insieme. Una distribuzione non corretta e fenomeni come la caduta di tensione negli impianti industriali possono infatti incidere sul comportamento delle apparecchiature collegate alla rete.
Nei sistemi trifase con neutro, inoltre, uno squilibrio dei carichi può contribuire alla presenza di corrente sul conduttore di neutro.
Come capire se i carichi sono correttamente distribuiti?
La verifica non dovrebbe basarsi esclusivamente sull’osservazione dell’impianto o sui valori nominali riportati sulle apparecchiature.

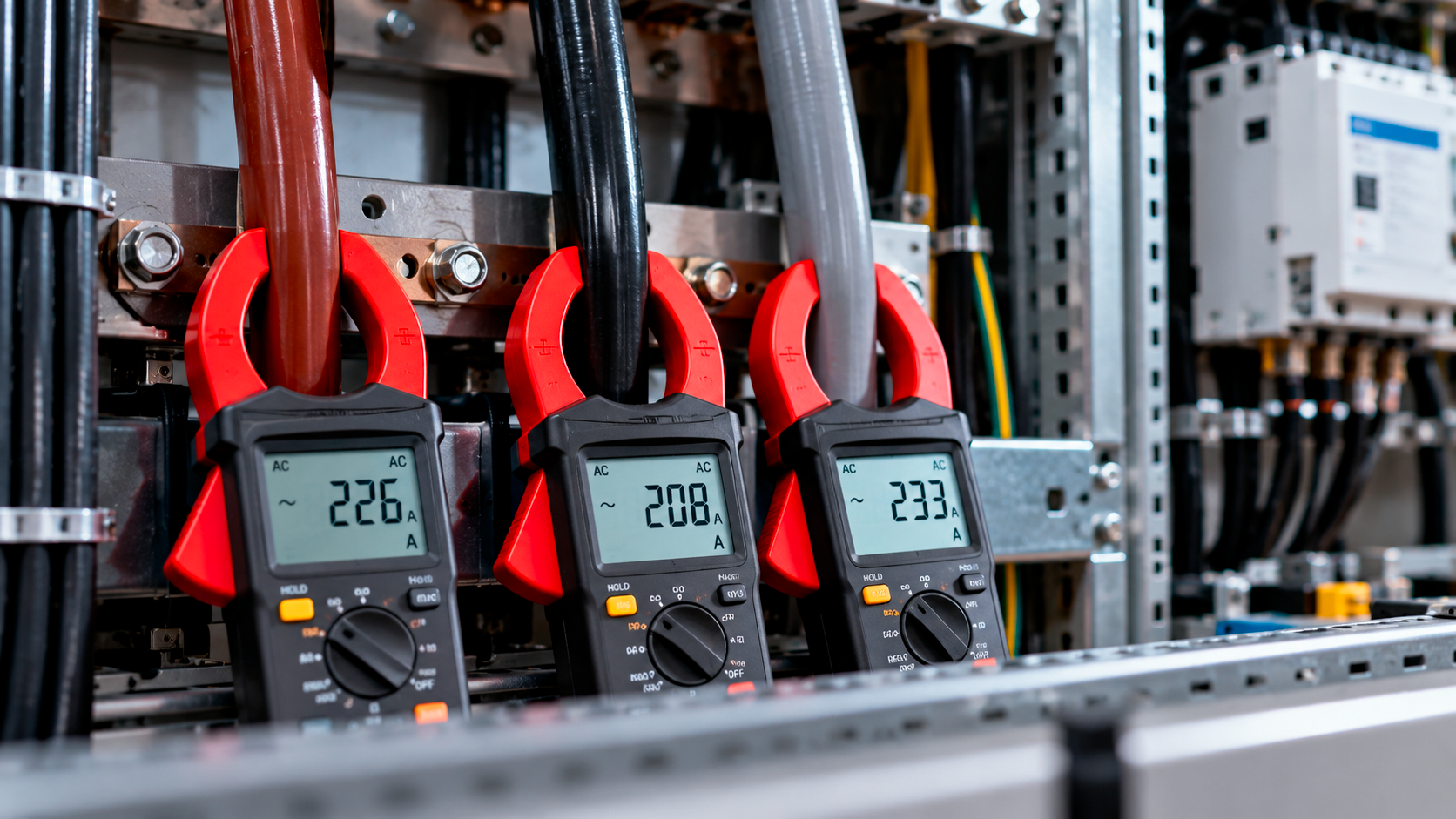

È necessario misurare le grandezze elettriche nelle reali condizioni di esercizio, confrontando almeno correnti e tensioni delle tre fasi. A seconda delle caratteristiche dell’impianto e del problema da analizzare, possono essere utilizzati strumenti di misura e analizzatori di rete capaci di registrare l’andamento dei parametri nel tempo.
Questo è particolarmente utile negli stabilimenti in cui i carichi cambiano durante la giornata o in funzione delle diverse fasi del processo produttivo: una singola misura istantanea potrebbe infatti non rappresentare tutte le condizioni operative.
Quando le differenze di assorbimento sono accompagnate da temperature anomale su connessioni, conduttori o componenti, l’analisi elettrica può essere affiancata dalla termografia elettrica industriale, utile per individuare surriscaldamenti e anomalie e ottenere ulteriori informazioni sulle condizioni di esercizio dell’impianto.
Per approfondire il fenomeno dello squilibrio e comprenderne gli effetti sulle apparecchiature trifase, è possibile consultare anche l’approfondimento tecnico di Fluke sullo squilibrio di tensione.
In questo modo, la verifica non si limita a stabilire se l’impianto sta funzionando, ma permette di comprendere come i carichi sono effettivamente distribuiti sulle tre fasi e se esistono condizioni che meritano un’analisi più approfondita.
Come si interviene sul bilanciamento dei carichi trifase?
Non esiste una soluzione identica per ogni impianto. Prima di intervenire è necessario individuare dove nasce lo squilibrio e in quali condizioni operative si manifesta.
Quando la causa è una distribuzione non uniforme delle utenze monofase, una possibile soluzione consiste nel ridistribuire opportunamente i carichi tra le tre fasi. In altri casi può essere necessario verificare collegamenti, linee di alimentazione, configurazione della distribuzione e dispositivi di protezione.
Gli interventi sulla distribuzione devono infatti essere valutati considerando anche il corretto coordinamento e la selettività delle protezioni elettriche negli impianti industriali, soprattutto quando l’impianto è stato ampliato o modificato rispetto alla configurazione originaria.
Dopo l’intervento è utile ripetere le misurazioni, in modo da confrontare le condizioni precedenti e successive alla modifica e verificare l’effettivo miglioramento della distribuzione dei carichi.
Un esempio pratico
Immaginiamo uno stabilimento nel quale, nel corso degli anni, siano state aggiunte diverse apparecchiature monofase a servizio della produzione.
L’impianto continua a funzionare normalmente, ma durante una verifica si rileva che una delle tre fasi presenta una corrente sensibilmente superiore alle altre.
L’analisi mostra che numerosi nuovi carichi sono stati collegati prevalentemente alla stessa fase. Dopo aver verificato le caratteristiche e le condizioni dell’impianto, alcune utenze vengono redistribuite sulle altre fasi.
Una nuova campagna di misura consente quindi di verificare il risultato dell’intervento e di ottenere una distribuzione più uniforme dei carichi. Un controllo di questo tipo può rientrare in una strategia più ampia dedicata alla power quality in azienda, attraverso l’analisi delle grandezze elettriche e delle condizioni reali di funzionamento dell’impianto.
Una situazione simile è descritta anche in un caso tecnico documentato da Fluke: l’aggiunta nel tempo di apparecchiature con carichi monofase concentrati sulla stessa fase aveva prodotto uno squilibrio che si ripercuoteva anche su un motore trifase. La ridistribuzione dei carichi sulle tre fasi ha permesso di ridurre lo squilibrio e la temperatura di esercizio.
Quando è utile verificare il bilanciamento?
La verifica può essere particolarmente opportuna dopo ampliamenti dell’impianto, installazione di nuovi macchinari o modifiche significative alla distribuzione elettrica.
Può essere utile anche quando si riscontrano surriscaldamenti anomali, interventi delle protezioni, differenze significative tra le correnti di fase o comportamenti insoliti di motori e altre apparecchiature.
Integrare queste verifiche nella manutenzione permette di confrontare i valori nel tempo e individuare eventuali variazioni prima che si trasformino in problemi più rilevanti. Questo approccio contribuisce anche alla continuità elettrica negli impianti industriali, perché consente di individuare condizioni anomale prima che possano avere ripercussioni sul processo produttivo.
Domande frequenti
Lo sbilanciamento significa che l’impianto è guasto?
Non necessariamente. Lo sbilanciamento può derivare da una distribuzione non uniforme dei carichi sulle tre fasi e non implica automaticamente la presenza di un guasto. È comunque opportuno valutarne origine ed entità per verificare se possa influire sul funzionamento dell’impianto o delle apparecchiature.
È sufficiente spostare alcune utenze da una fase all’altra?
Non sempre. Prima di modificare la distribuzione dei carichi è necessario conoscere gli assorbimenti, le caratteristiche dei circuiti e le reali condizioni operative dell’impianto. La redistribuzione deve essere effettuata sulla base delle misurazioni e delle caratteristiche della rete.
Una misura effettuata una sola volta è sufficiente?
Dipende dal tipo di impianto. Quando i carichi variano durante il ciclo produttivo, una singola misurazione potrebbe non rappresentare tutte le condizioni di esercizio. Un monitoraggio nel tempo permette di osservare come cambiano correnti e tensioni durante le diverse fasi della produzione.
Lo sbilanciamento può danneggiare i motori?
Uno squilibrio delle tensioni di alimentazione può produrre correnti sbilanciate negli avvolgimenti dei motori trifase, contribuendo ad aumentare temperatura e sollecitazioni durante il funzionamento. Se la condizione persiste nel tempo, può incidere sull’efficienza e sulla vita utile del motore.
Conclusioni
Il bilanciamento dei carichi trifase è un elemento importante per il corretto funzionamento della distribuzione elettrica industriale. Un impianto può continuare a funzionare anche in presenza di uno squilibrio, ma questo non significa che stia operando nelle condizioni più favorevoli.
Modifiche, ampliamenti e nuovi carichi possono alterare nel tempo la distribuzione originaria delle utenze sulle tre fasi. Per questo motivo, misurazioni effettuate nelle reali condizioni di esercizio permettono di individuare eventuali differenze e comprenderne le cause.
Una corretta distribuzione dei carichi contribuisce a utilizzare meglio l’infrastruttura elettrica, limitare condizioni di funzionamento anomale e preservare l’affidabilità delle apparecchiature.
Affidati ad AFM Impianti Elettrici
L’ampliamento di uno stabilimento, l’installazione di nuovi macchinari o la presenza di assorbimenti anomali possono rendere utile una verifica della distribuzione dei carichi.
AFM Impianti Elettrici supporta le aziende nell’analisi degli impianti elettrici industriali, nella valutazione delle condizioni reali di esercizio e nell’individuazione degli interventi più adatti alle esigenze produttive.
