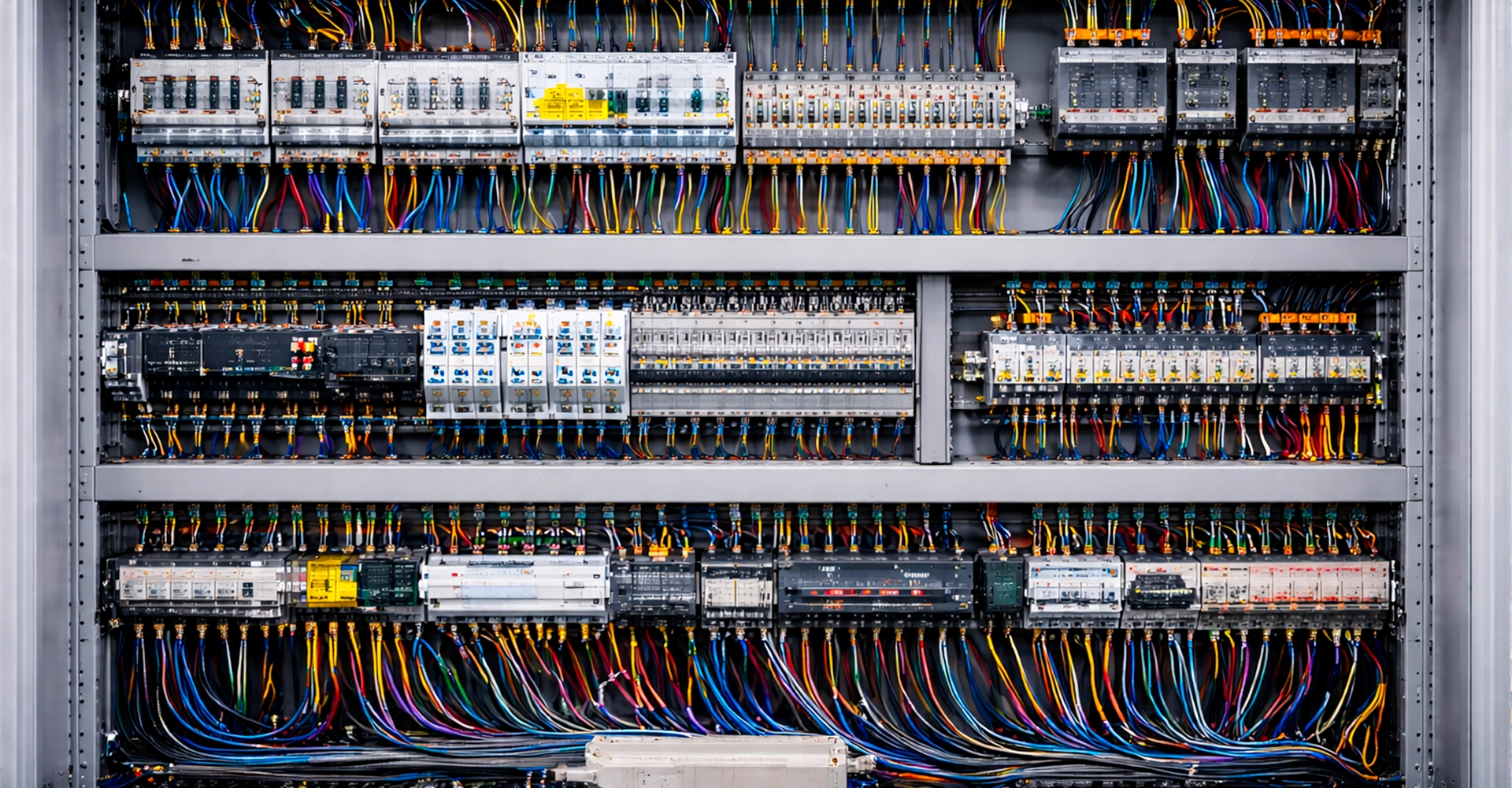

Quadri elettrici industriali
I quadri elettrici industriali rappresentano il centro di distribuzione e controllo dell’energia all’interno di un impianto produttivo. Da essi dipendono sicurezza, continuità operativa ed efficienza.
Una progettazione non adeguata o una gestione superficiale può comportare:
-
surriscaldamenti
-
sovraccarichi
-
guasti improvvisi
-
aumento dei consumi
-
rischi per il personale
Errori comuni nei quadri elettrici industriali
1️⃣ Dimensionamento non corretto
Un quadro sottodimensionato può generare:
-
aumento della temperatura interna
-
stress sui componenti
-
riduzione della vita utile
2️⃣ Mancanza di ventilazione adeguata
Il calore è uno dei principali nemici dei componenti elettrici.
Una ventilazione insufficiente può causare degrado precoce.
3️⃣ Cablaggi disordinati
Un cablaggio non organizzato:
-
rende difficile la manutenzione
-
aumenta il rischio di errori
-
può compromettere la sicurezza
4️⃣ Assenza di monitoraggio
Senza strumenti di controllo:
-
non si rilevano sovraccarichi
-
non si analizzano consumi
-
non si prevengono anomalie
Progettazione dei quadri elettrici industriali: aspetti tecnici da considerare
La progettazione dei quadri elettrici industriali non si limita alla scelta dei componenti, ma richiede una valutazione complessiva di diversi fattori tecnici.
🔹 Corrente nominale e potenza installata
Il quadro deve essere dimensionato considerando:
-
carichi effettivi
-
possibili espansioni future
-
correnti di spunto dei motori
Un dimensionamento sottostimato può causare sovraccarichi e surriscaldamenti, mentre uno sovradimensionato comporta costi inutili.
🔹 Selettività e coordinamento delle protezioni
Un sistema correttamente progettato deve garantire che, in caso di guasto, intervenga solo il dispositivo più vicino al problema.
Una scarsa selettività può provocare:
-
interruzioni estese
-
arresti non necessari
-
difficoltà di individuazione del guasto
🔹 Grado di protezione (IP)
Il grado di protezione deve essere scelto in base all’ambiente:
-
presenza di polveri
-
umidità
-
vibrazioni
-
agenti chimici
Un grado IP non adeguato può compromettere la sicurezza e l’affidabilità del quadro.
🔹 Gestione termica
La dissipazione del calore è fondamentale.
Temperature interne elevate accelerano l’invecchiamento dei componenti elettrici.
È importante prevedere:
-
ventilazione naturale o forzata
-
sistemi di raffreddamento
-
monitoraggio della temperatura
Conseguenze di una progettazione non ottimale
Errori nei quadri elettrici industriali possono portare a:
-
fermi produttivi
-
aumento dei costi energetici
-
interventi straordinari costosi
-
rischi per la sicurezza elettrica
Buone pratiche per quadri elettrici affidabili
Per garantire efficienza e sicurezza è consigliabile:
-
progettare in base ai carichi reali
-
prevedere adeguata dissipazione termica
-
mantenere ordine e tracciabilità nei cablaggi
-
integrare sistemi di monitoraggio
Caso pratico

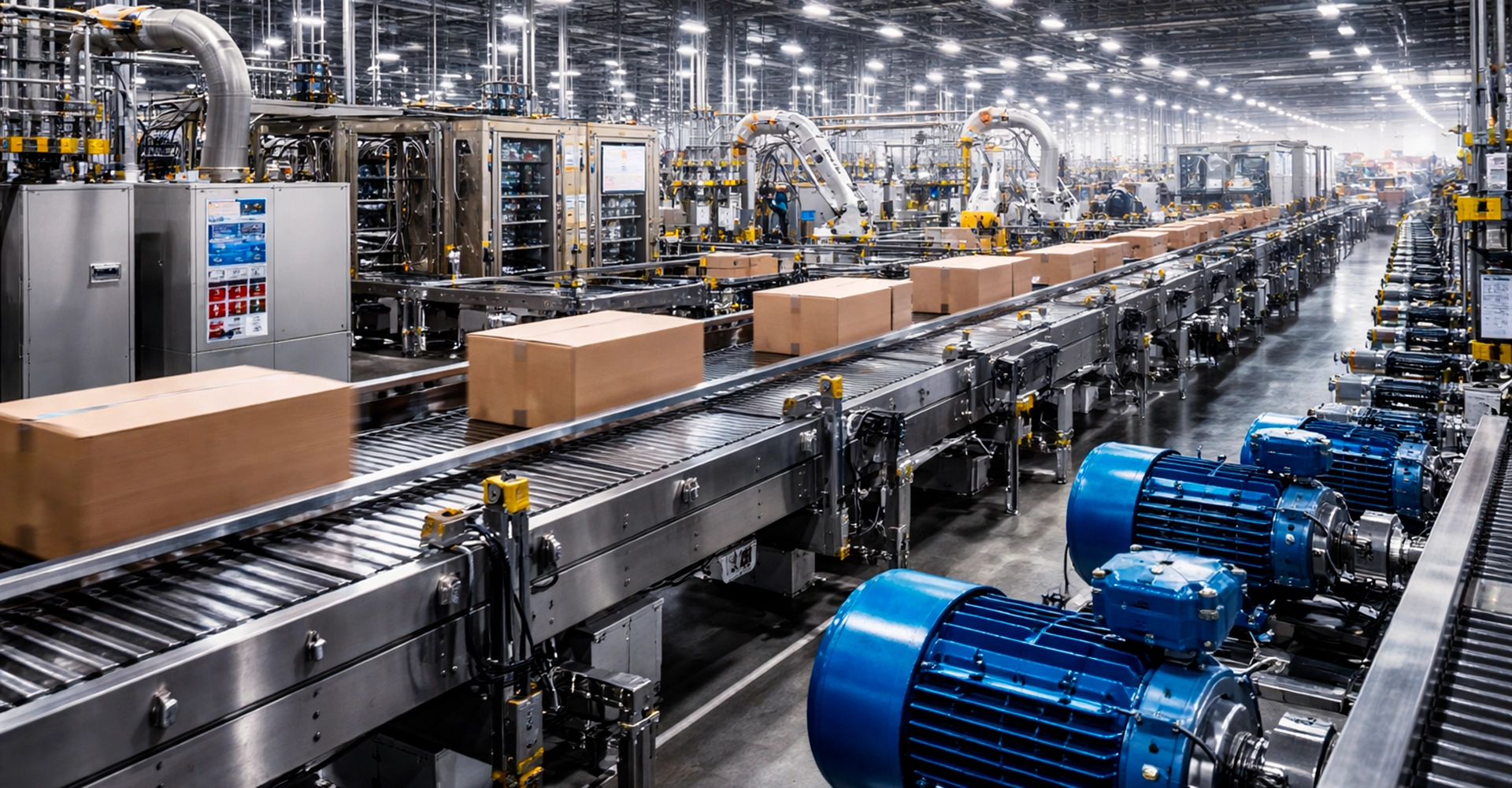

In un impianto manifatturiero con più linee produttive, il quadro elettrico principale era stato realizzato anni prima senza prevedere l’aumento progressivo dei carichi.
Nel tempo sono stati aggiunti nuovi macchinari, aumentando l’assorbimento complessivo senza adeguare il dimensionamento del quadro.
Le conseguenze sono state:
-
incremento costante della temperatura interna
-
interventi frequenti delle protezioni
-
arresti non programmati della linea produttiva
-
deterioramento precoce di interruttori e contattori
Un’analisi tecnica ha evidenziato:
-
ventilazione insufficiente
-
cablaggio disordinato che ostacolava la dissipazione
-
assenza di monitoraggio termico
L’intervento ha previsto:
-
ridimensionamento delle sbarre
-
installazione di ventilazione forzata
-
riorganizzazione dei cablaggi
-
integrazione di sistemi di monitoraggio
Dopo l’adeguamento, l’impianto ha registrato:
-
riduzione delle anomalie
-
maggiore stabilità operativa
-
diminuzione dei fermi produttivi
Questo caso dimostra come una corretta progettazione dei quadri elettrici industriali incida direttamente sulla continuità produttiva.
Conclusioni
I quadri elettrici industriali sono elementi strategici per ogni impianto.
Una progettazione attenta e una gestione corretta consentono di ridurre rischi, costi e interruzioni.
